Habang patuloy na tumataas ang pandaigdigang pagpapadala ng mga natitiklop na smartphone,Tiklupin ang Mga Seryeng LCD Screenay naging isa sa mga pinaka-technical na hinihingi na mga segment sa consumer electronics aftermarket. Hindi tulad ng mga standardized na proseso para sa tradisyunal na flat-panel display, ang mga flexible na screen ay nagpapakita ng mga natatanging hamon sa pisikal na istraktura, mga katangian ng elektrikal, at mga failure mode, na nangangailangan ng mga espesyal na kakayahan sa pagsubok, pagmamarka, at pagsasaayos.
Ayon sa data ng IDC, ang pandaigdigang foldable na mga pagpapadala ng smartphone ay lumampas sa 22 milyong mga yunit noong 2025, na may pinagsama-samang naka-install na base na lumampas sa 50 milyong mga yunit. Hawak ng Samsung ang humigit-kumulang 65% ng market na ito, na ginagawang ang serye ng Fold nito ang pinakamalaking pinagmumulan ng aftermarket repair demand para sa Fold Series LCD Screens. Ang pananaliksik sa industriya ay nagpapahiwatig ng 7-9% na rate ng pagkabigo na nauugnay sa screen sa loob ng 12 buwan ng paggamit sa mga foldable device, na mas mataas kaysa sa 3-5% na rate para sa tradisyonal na flagship bar-type na mga telepono. Hinge-area flex cable fractures, flexible substrate delamination, at touch sensor failure rank bilang ang nangungunang tatlong failure mode. Ang mga opisyal na gastos sa pagpapalit para sa mga bagong foldable screen assemblies ay karaniwang mula 200 hanggang 400, na may mga oras ng paghihintay na 5-10 araw ng negosyo. Ang katotohanang ito ay nagpabilis sa pagkahinog ng mga propesyonal na recovery at refurbishment channel para sa Fold Series LCD Screens.
Ipinapakita ng sumusunod na talahanayan ang mga identifier ng modelo at pangunahing teknikal na detalye para sa Mga Fold Series na LCD Screen na kasalukuyang available sa aftermarket:
| Modelo ng Produkto | Katugmang Device | Uri ng Panel | Pangunahing Sukat ng Display | Resolusyon | Rate ng Pag-refresh | IC ng driver |
|---|---|---|---|---|---|---|

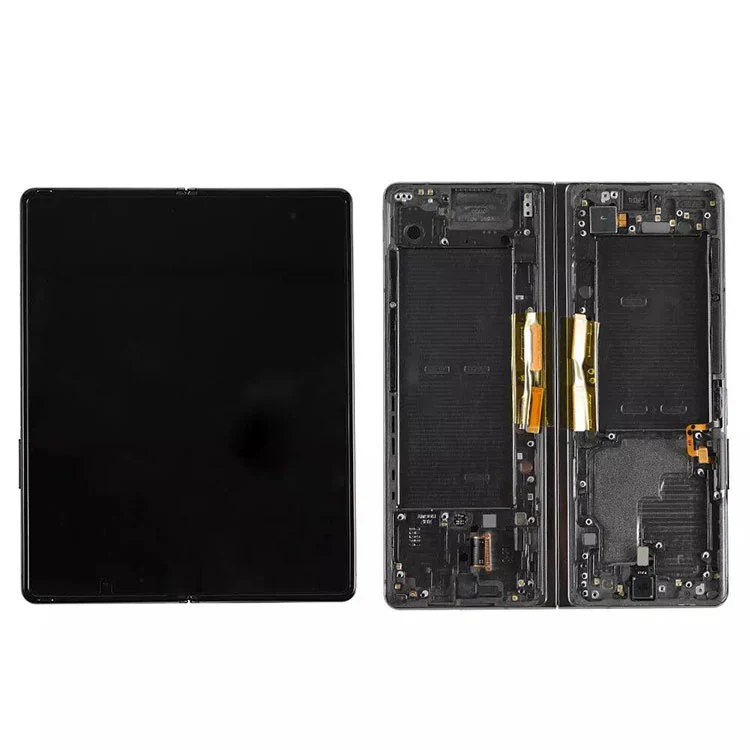

| Tiklupin ang 6 na LCD | Galaxy Z Fold6 | Dynamic na AMOLED 2X | 7.6" | 2160×1856 | 120Hz | S6SY761X |
| Tiklupin ang 5 LCD | Galaxy Z Fold5 | Dynamic na AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY761 |
| Tiklupin ang 4 na LCD | Galaxy Z Fold4 | Dynamic na AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY760 |
| Tiklupin ang 3 LCD | Galaxy Z Fold3 | Dynamic na AMOLED | 7.6" | 2208×1768 | 120Hz | S6SY759 |
| Tiklupin ang 2 LCD | Galaxy Z Fold2 | Dynamic na AMOLED | 7.4" | 2213×1689 | 120Hz | S6SY758 |

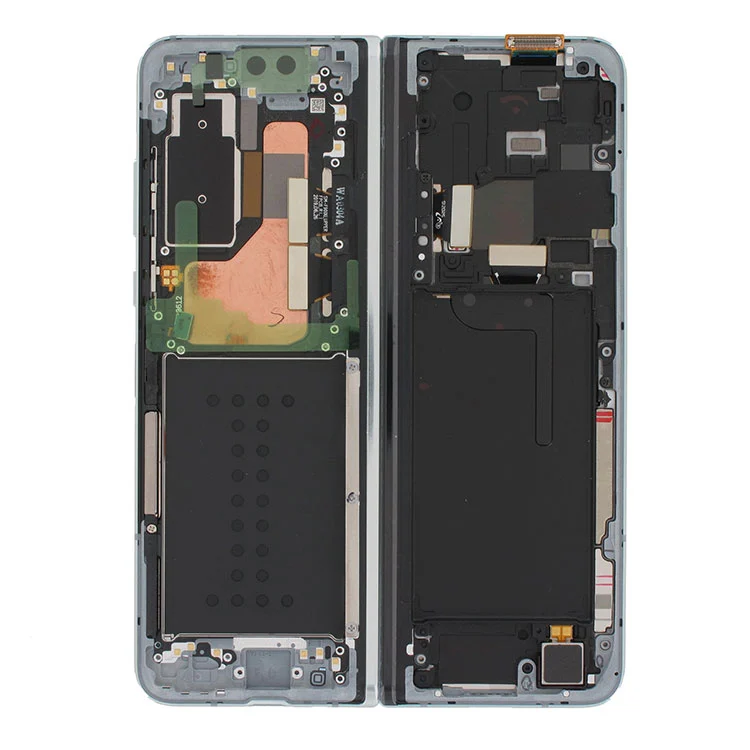

| Tiklupin ang LCD | Galaxy Fold (1st Gen) | Dynamic na AMOLED | 7.3" | 2152×1536 | 60Hz | S6SY757 |
Tandaan sa Pagkatugma:Ang mga connector pinout at flex cable assignment ay magkakaiba sa mga henerasyon. Hindi sinusuportahan ang pagpapalit ng cross-generation.
Mula sa pananaw ng engineering, ang mga pagkabigo saTiklupin ang Mga Seryeng LCD Screensundin ang mga makikilalang pisikal na pattern sa halip na random na pamamahagi.
Nababali ng Pagkapagod ng Bakas ng Metal na Hinge-Area
Ang mga multi-layer na bakas ng metal (mga linya ng data, mga linya ng pag-scan, mga linya ng kuryente) sa ilalim ng flexible na panel ng OLED ay nakakaranas ng cyclic bending stress habang paulit-ulit na natitiklop. Ipinapakita ng data ng laboratoryo na habang nire-rate ng Samsung ang mga display na ito para sa 200,000 fold, ang paggamit sa real-world na may mga tolerance ng bisagra at pagpasok ng alikabok ay gumagawa ng mga micro-crack sa ilang sample pagkatapos ng 80,000-100,000 na cycle. Ang pagsusuri sa elektrikal ay nagpapakita ng isa o higit pang patayong linya (maliwanag o madilim), na nagpapahiwatig ng bukas o maikling mga circuit. Ang ganitong uri ng pagkabigo ay maaaring matugunan sa pamamagitan ng precision bonding equipment, paghahanap ng mga fracture point sa ilalim ng 100x magnification at muling pagtatatag ng mga de-koryenteng koneksyon gamit ang anisotropic conductive film (ACF) na may thermocompression bonding.
Flexible Substrate Delamination na Nagreresulta sa Touch Loss
Ang touch sensor layer sa foldable display ay karaniwang gumagamit ng silver nanowire o metal mesh na materyales na pinahiran sa isang flexible polyimide substrate. Ang matagal na pagtitiklop ay maaaring magdulot ng localized na paghihiwalay sa pagitan ng substrate at cover glass optical adhesive layer, na nagreresulta sa touch signal interruption. Ang karaniwang sintomas ay isang 2-3cm ang lapad na banda sa gitna ng display na walang touch response. Nangangailangan ito ng paglilinis at muling paglalamina sa kapaligiran ng malinis na silid gamit ang high-transmittance optical adhesive na may vacuum bonding equipment. Mas kaunti sa 12-15% ng mga pasilidad sa pagkukumpuni ang maaaring patuloy na matugunan ang isyung ito.
Driver IC o Flex Cable Complete Failure
Ang ilang Fold Series LCD Screen ay lumalabas na walang pinsala ngunit hindi nagpapakita ng output ng display. Karaniwang tinutukoy ng fault isolation testing ang alinman sa nabigong IC ng driver o isang sirang mahabang flex cable na tumatakbo sa bahagi ng bisagra, na kumakatawan sa mekanikal na mahinang punto sa landas ng signal. Matapos mahanap ang may sira na segment gamit ang mga diagnostic board, maaaring palitan ang flex cable o i-reball ang driver IC. Ang uri ng pagkumpuni na ito ay may pinakamababang gastos sa tatlong pangunahing kategorya ng pagkabigo, na may mga rate ng tagumpay na lumampas sa 85%.
Limang Antas na Pamantayan sa Pagmamarka

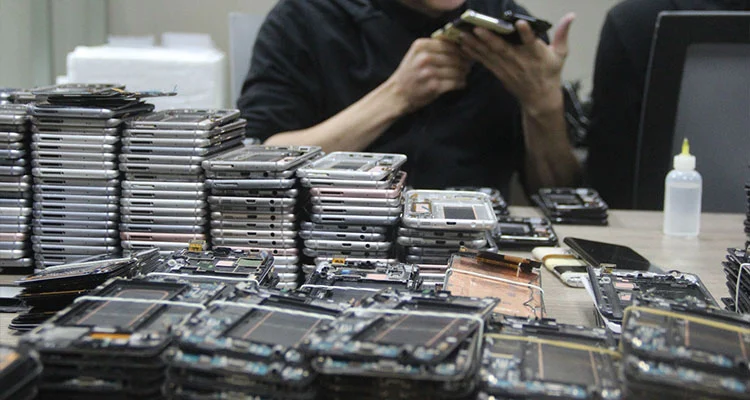

Ang mga propesyonal na operasyon sa pagbawi ay nagtatag ng isang pinong sistema ng pagmamarka para sa pagproseso ng mga Fold Series na LCD Screen:
| Grade | Kahulugan | Electrical Test Standard | Landas ng Disposisyon |
|---|---|---|---|
| A | Full-function na magandang unit | Touch deviation <1.5mm sa buong lugar, pagkakapareho ng liwanag >85%, walang mga depekto sa display | Direktang recirculation |
| B | Maliit na cosmetic defect | Buong functionality, maliit na polarizer scratch o frame wear pinapayagan | Nilinis, pinababa ang sirkulasyon |
| C | Repairable functional failure | Flex fracture, IC failure o anomalya sa driver board, ngunit buo ang panel at touch layer | Ipasok ang proseso ng bonding/relamination |
| D | Non-repairable functional failure | Paglabas ng fluid ng panel, OLED burn-in o substrate physical fracture | I-disassemble para sa mga bahagi sa antas ng bahagi |
| E | Kumpletuhin ang 报废 | Pagkasira ng through-structure sa maraming layer | Pagbawi ng materyal |
Ipinapakita ng data ng industriya mula sa mga aktwal na recovery run na kabilang sa mga nakolektang Fold Series LCD Screen, ang Grade A at B na magkakasama ay umaabot ng 18-22%, ang Grade C ay 35-40%, at ang Grade D at E ang bumubuo sa natitira. Mahigit sa kalahati ng mga nabigong screen ang mayroong reuse o component recovery value, na mas mataas kaysa sa humigit-kumulang 30% na rate ng muling paggamit para sa mga tradisyonal na flat LCD.
Ang tumpak na pagmamarka ng Fold Series LCD Screens ay nangangailangan ng nakalaang testing equipment matrix:
| Kategorya ng Pagsubok | Kagamitan | Mga Pangunahing Detalye | Mga Item sa Pagsubok |
|---|---|---|---|
| Electrical | Display Tester | Suporta sa MIPI protocol, 3.3V-5.5V adjustable | Gray na sukat, solid na kulay, mga pattern ng gradient |
| Electrical | Pindutin ang Test Board | 126-point matrix scan, ±0.5mm na katumpakan | Dead zone detection, pagsukat ng drift |
| Electrical | Aging Rack | 72 oras, 25°C-45°C cycle | Nakatagong screening ng pagkabigo |
| Optical | Light Transmission Table | 5000-8000 Lux adjustable | Ang pagtagas ng likido, pagkasira ng crush, mga bula ng polarizer |
| Optical | Gauge sa Lalim ng Tupi | Laser displacement sensor, ±0.01mm precision | Pisikal na pagsukat ng lalim ng tupi |
| Visual | Mikroskopyo | 100-200x magnification | Gold finger oxidation, micro-cracks |
| pagiging maaasahan | Temperature/Humidity Chamber | 60°C / 90% RH | Pagpapatunay ng katatagan pagkatapos ng pag-aayos |
| pagiging maaasahan | Fold Tester | 15-20 cycle/minuto, programmable anggulo | Bend life sampling |
Ang pagsusuri sa mga na-recover na screen ng serye ng Samsung Fold ay nagpapakita ng iba't ibang pamamahagi ng failure mode sa mga henerasyon:
| Modelo ng Screen | Flex Fracture | Pindutin ang Delamination | IC/Flex Cable | Iba pa | Pangkalahatang Rate ng Repairability |
|---|---|---|---|---|---|
| Tiklupin ang 6 na LCD | 41% | 18% | 24% | 17% | 67% |
| Tiklupin ang 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Tiklupin ang 4 na LCD | 46% | 15% | 21% | 18% | 68% |
| Tiklupin ang 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Tiklupin ang 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Tiklupin ang LCD | 38% | 10% | 35% | 17% | 72% |
Ang mga bagong henerasyon na Fold 6 at Fold 5 ay nagpapakita ng bahagyang pinabuting disenyo ng flex cable na may mas mababang rate ng pagkabali kumpara sa Fold 3. Ang mga display ng First-generation na Fold ay may mas mataas na rate ng pagkabigo ng IC ng driver ngunit sa pangkalahatan ay mas madaling ayusin, na nagreresulta sa pinakamataas na pangkalahatang kakayahang ayusin sa lahat ng henerasyon.
Ang mga sumusunod ay reference na hanay ng presyo para sa Fold Series LCD Screens ayon sa grado sa B2B distribution (USD bawat unit, Q1 2026 market data):
| Modelo ng Screen | Grade A | Baitang B | Grade C (Inayos) | Grade D (Mga Bahagi) |
|---|---|---|---|---|
| Tiklupin ang 6 na LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| Tiklupin ang 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| Tiklupin ang 4 na LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Tiklupin ang 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Tiklupin ang 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Tiklupin ang LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Mga Tala sa Pagpepresyo:Ang mga unit ng Grade A ay nababagay sa mga channel sa pag-aayos na nangangailangan ng premium na kalidad. Ang mga inayos na unit ng Grade C (post-bonding o pagpapalit ng polarizer) ay nag-aalok ng buong functionality para sa mga mamimiling sensitibo sa presyo. Ang mga bahagi ng Grade D ay nagbibigay ng mga flex cable, driver IC, at polarizer para sa pag-aayos sa antas ng bahagi.
Para sa lahat ng animTiklupin ang Mga Seryeng LCD Screen(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), available ang full-grade stable na supply kasama ang:
Ang lahat ng mga padala ay sumasailalim sa pagsubok sa display, full-area touch scanning, at visual grading na may ibinigay na mga ulat sa pagsubok.
